РИГА-103-2 №536641 1074г
| |
| RD3DS | Дата: Вторник, 18.02.2025, 17:04 | Сообщение # 1 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ПЛЮСЫ
крепкая конструкция
чувствительность 20 мкВ на КВ и 2мкв на УКВ.
селективность 40 дБ
переключаемая полоса УПЧ-АМ
высоко чувствительный блок УКВ1-С75-6,8РП
качественный динамик 1ГД4Б с "RRR"
при работе от внешней антенны
два гнезда внешних антенн КВ и УКВ
отключаемая магнитная антенна кнопка МА
отключаемая штыревая антенна кнопкой МП
МИНУСЫ
шкала изнутри боится воды
контакты диапазонов окисляются (хорошо промываются спиртом или аптечным нашатырным спиртом)
длинные не экранированные провода к КПЕ и в межблочных соединениях.
СХЕМА
Очень много модификаций, но родную так и не нашел.

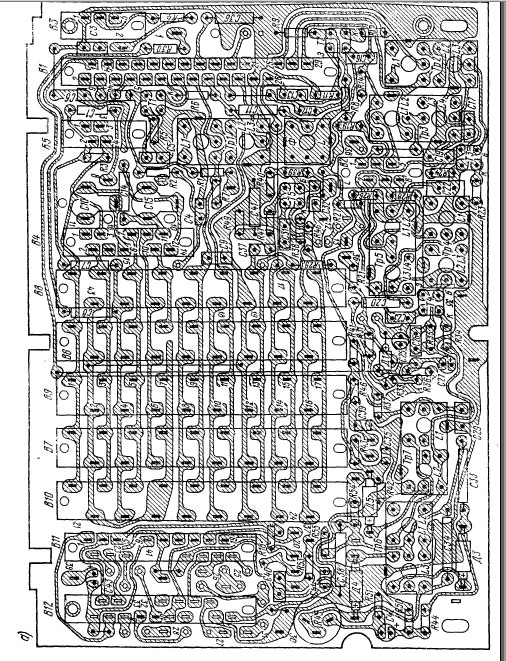

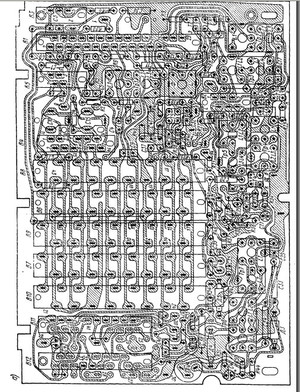

Плата блока КСДВ-ПЧ смотри ниже.

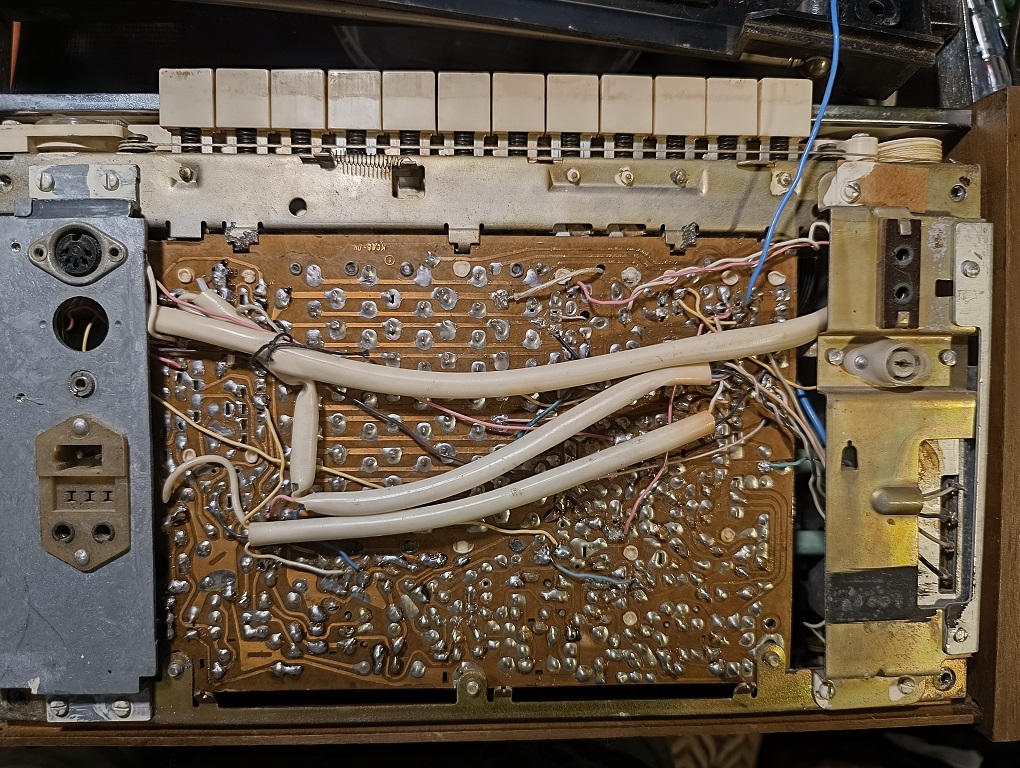

$IMAGE3$
|
| |
|
|
| RD3DS | Дата: Вторник, 18.02.2025, 20:19 | Сообщение # 2 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ПИТАНИЕ
питание приемника 12в 20-200ма
С5=2000,0 С50-6 (факт=2500) на блоке динамиков

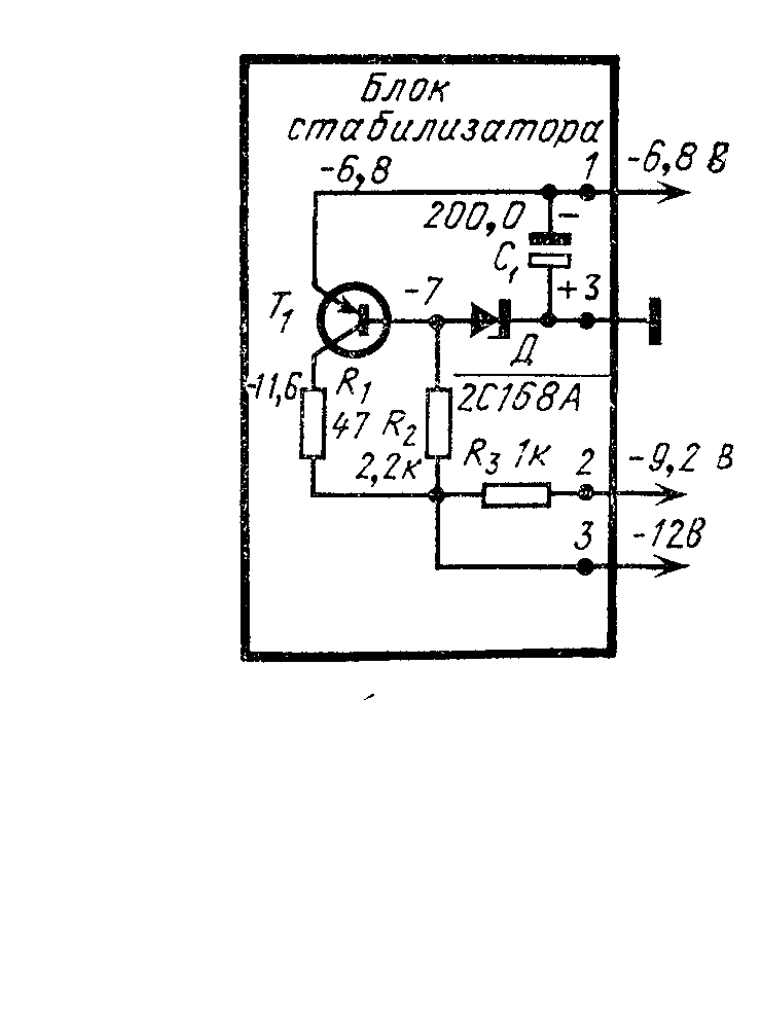

СТАБИЛИЗАТОР
питание Т1-Т4 блока УНЧ н13, блока УКВ н4 (через переключатель-УКВ), блока КСДВ-ПЧ н7
3н=12в
2н=9,2в
1н=6,8в факт 6,99в
|
| |
|
|
| RD3DS | Дата: Вторник, 18.02.2025, 22:16 | Сообщение # 3 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| Регулятор громкости
R1=100к СП3-12В
С4=120 на регуляторе громкости подьем высоких
с тонкомпенсацией на малой мощности подьем низких и высоких (давит средние частоты)
Трещит регулятор.
Заменил временно обычным 1,5М с блокировкой R=100к работает хорошо.
Родной разобрал не снимая, промыл спиртом, работает. В точке крепления отвода пропадают низкие частоты, дальше работает нормально.
|
| |
|
|
| RD3DS | Дата: Вторник, 18.02.2025, 22:47 | Сообщение # 4 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline

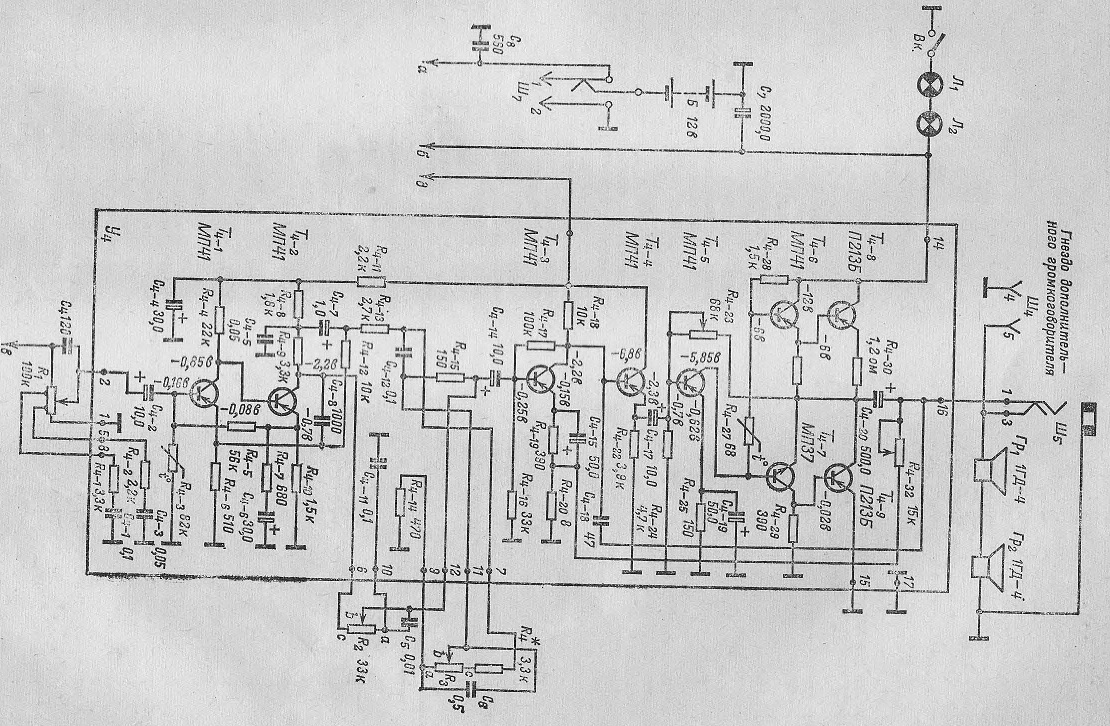

| УНЧ
фактически плата УНЧ-1 с четырьмя 2Т203 на входе остальные по схеме.
Т1 МП41 73г
Б=0,16(0,184) К=0,85(0,86) Э=0,08 (0,102) (при R5=56к)
С2=1,0 стоит 5,0 вход УНЧ (в некоторых схемах 1,0 )
поставил 1,0х50в флаг К50-6 85г ромб
С4=30,0 питание
(стоял 2Т203 Б=0,67 К=1,77 Э= 1,07)
Т2 МП41 74г Б=0,85(0,871) К=2,2(2,65) Э=0,7 (0,765)
+R5=56к ( стоял 33к 94г для 2Т203Б) ООС режим работы транзисторов ( поставил 56к ) уменьшение нелинейных искажений
С5=0,05 фильтрация высоких
С6=30,0 ОС
С7=1,0 выходной (стоит 5,0) поставил 1,0х50в импорт
С8=1000 ОС срезает частоты выше 20кгц
(стоял 2Т203 Б=1,758 К=1,252?????? Э= 1,09)
Т3 МП41 70г
Б=0,25(0,123)(0,112) К=2,2(1,59)(1,23) Э=0,15 (0,004 нет R19=390 стоит только R20=8 ) ?????????????
С14=10,0 вход
R16=33к
R18=10к
восстановил цепочку в эмитере R19,С15
R19=390 в эмитере (отсутствует модернизация завода стоит перемычка) восстановил
С15=50,0 в ООС (нет есть отверстия) поставил 47х50в VX(M) nichicon
(R17=100к режимы Т3 Б=0,25(0,308) К=2,2(2,15) Э=0,15 (0,2)
R17=120к (Т3 Б=0,25(0,3) К=2,2(2,2) Э=0,15 (0,189) оставил
(стоял 2Т203Б Б=0,64 К=3,36 Э=0,003)
Т4 МП41 81г
(R17=100к Б=2,2(1,60) К=6,8(7,00 ) Э=2,3 (1,49)
(R17=120к Б=2,2(2,2) К=6,8(7,00 ) Э=2,3 (2,08) оставил
R22=3,9к
С18=47(150)пкф ООС фазовые искажения стоит 47пкф
R12=10к ООС уменьшает нелинейные искажения
был вырван торчала 1 ножка установлен немного уменьшилась громкость, тембр мягче
(стоял 2Т203Б Б=3,36 К=6,99 Э=2,71)
R23=68к переменный
режимы Т5,Т6,Т7,Т8,Т9 СРЕДНЯЯ ТОЧКА=6В (ФАКТ 6,56В прыгает 5,2-6,8 не выставить) ЗАМЕНИЛ выставил на С20 6в
R32=15к переменный
ОС выставить чувствительность УНЧ 3мв (на краю ослабления усиления рваный сигнал)
С16 вход каскада (нет стоит перемычка)
С18=47 фазовые искажения
С17=10,0 выход
R21 нет
КОРРЕКТИРОВКА ТЕМБРА
R1=3,3к(факт 4,7к)
С1=0,1 (факт МБМ 0,235) ослабляет средние и высокие , уменьшает громкость ПОСТАВИЛ 0,1 К73
С3=0,05 (факт МБМ 0,0855) ослабляет средние и высокие, уменьшает громкость ПОСТАВИЛ 0,05 К73
С4=120 на регуляторе громкости подьем высоких
С5=0,05 фильтрация высоких (факт=103мкф)
поставил 0,05 К73 белый
С8=1000
С12=0,01 (факт 0,188мкф) минимальные НЧ поставил 0,1 К73
С13=0,5 С12=0,1 R14=470 срезание средних
ТЕМБР ВЧ
С внешний=0,01 200В БМ-2 (факт=0,015мкф)
поставил 0,01 К73-17
С10=6800 МБМ (факт 9650) вход ВЧ на темброблок
С11=0,1 МБМ (факт 0,173мкф) поставил 0,1 К73
R=33к СП3-4аМ
ТЕМБР НЧ
С2=1,0 стоит 5,0 поставил 1,0
С7=1,0 стоит 5,0 вход НЧ на темброблок поставил 1,0 импорт
С5=0,05 блокировка ВЧ на корпус поставил 0,047
С7-R13-С12-R15-С13-Т3 средние частоты минуя регулировки
С13= тембр НЧ в старых 0,5 мбм в новых 1,0 к50-12 ВЗР и есть совсем исключен.+ поставил К73-11 0,47 250В
стоит на контактах УНЧ, сильно уменьшает усиление УНЧ, снижает искажения на НЧ,
R14=470
R=33к СП3-4аМ
Rвнешний=3,3к со звездочкой выравнивание низких с высокими отсутствует поставил 3,3к к переменному тембра НЧ
R15=150
С17=10,0
Т5 МП41
Б=0,71 (0,304) К=5,85 (5,95) Э=0,62(0,105)
R23=68к режим Т5 Б=0,71 (НЕ ВЫСТАВЛЯЕТСЯ 0,7В????) выставлено 6В в средней точке УНЧ
С19=50,0 ОС
Т6 МП41
Б=6,0 (6,186) К=12,0 (12,00) Э=6,00(6,83)
Т7 МП37
Б=5,85 (5,92) К=0,02(0,07) Э=6,0 (6,00)
Т8 П213Б
Б=6,0 (6,08) К= (12,00) Э=(6,02)
Т9 П213Б
Б=0,02 (0,07) К= (6,00) Э=0
+С20=500,0 15В К50-6 Армения выход УНЧ живой (факт С=740 R=1000к) оставил
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 09:09 | Сообщение # 5 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ГЕТЕРОДИН
Т5 ГТ322А Б=0,8() К=4,5() Э=0,6()
стабилизированное питание 6,8в
КПЕ подключен длинными гибкими многожильными проводами.(самодел МГТФ)
заменен на жесткий одножильный.
УКЛАДКА ГПД
КВ1 25-31 9,4-12,1 9,865-12,565 (ФАКТ 9,820-12,680)
по рискам на шкале 9,6 и 12,0МГц ГПД 10065 и 12465 уложен
КВ2 40-52 5,65-7,4 6,115-7,865 (ФАКТ 6,115-8,057)
по рискам на шкале 5,6 и 7,3МГц ГПД 6065 и 7765 уложен
КВ3 15,1-17,9 (ФАКТ прием от 13570-20800)
самопал ПЕРЕМОТАН L3(ГПД)-7ВИТКОВ
(прием 13570-870....15100-800....17480-17900...18900-19020)
(факт ГПД 14235-21256)
СВ 0,525-1,605 0,991-2,070 (ФАКТ 1,000-2,330 ) ?????
по рискам на шкале 0,56 и 1,5МГц ГПД 1025- 1965 уложен
ДВ 0,15-0,408 0,615-0,873 (ФАКТ 0,611-0,860 )
по рискам на шкале 0,16 и 0,4МГц ГПД 0,625-0,865
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 09:11 | Сообщение # 6 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| УВЧ
Т1 ГТ322А Б=0,7(0,8) К=5,8(6,19) Э=0,4(0,6)
УВЧ с резонансными контурами в коллекторе на КВ
отгнила ножка обрезан и перепаян
R6=150 чтобы транзистор не генерировал

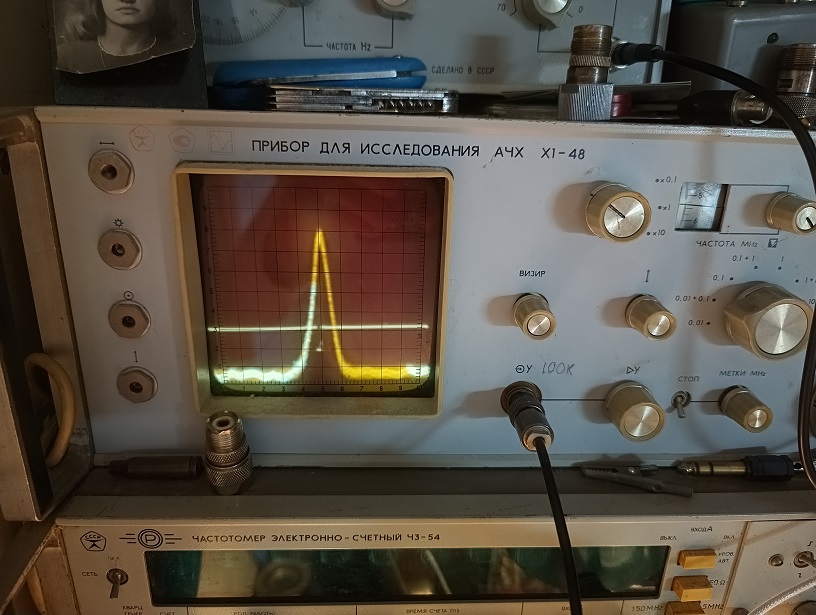

L1С9 фильтр пробка 34дб на 465кгц
настроен на подавление 465кгц после настройки АЧХ ПЧ-АМ
ИНДИКАТОР НАСТРОЙКИ
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 09:14 | Сообщение # 7 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| СМЕСИТЕЛЬ
Т2 ГТ322А Б=0,7(0,79) К=5,8(6,13) Э=0,55(0,66)
R14=820 замыкается в ЧМ
ГПД в эмитер через С11
в нагрузке фильтр ПЧ ТР2-ТР3 (стеклокерамические конденсаторы К22У с ТКЕ М47)
ТР2 в АМ закорачивается
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 09:19 | Сообщение # 8 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ПЧ-АМ
Т3 ГТ322А Б=0,8(0,73) К=8,6(8,0) Э=0,53(0,47)
в нагрузке фильтр ПЧ ТР4-ТР5
ПОЛОСА-кнопка переключает узкую 4кгц в широкую 12кгц
Т4 ГТ322А Б=1,0(1,03) К=8,2(7,9) Э=0,7(0,78)
проколол шилом контакт базы, появился прием поработал неделю вышел из строя обрыв эмитера ЗАМЕНИЛ 74г
в нагрузке фильтр ПЧ ТР6-ТР7
ПОЛОСА-кнопка переключает узкую 4кгц в широкую 12кгц
ФЛАЖКИ 15шт 0,047( К10-7 Н90 50в Тн=0,001) работают.
ЗАМЕНИЛ на аналог К10-17Б (импортные керамические 50в Тн=2,5% Тип диэлектрика: X7R; )
остались
C3 C6=0,047 под КПЕ
С2=0,01 вход УВЧ,
С17=3300 в УКВ заземление контура по ВЧ,
С44=1000 НЧ фильтр ЧМ детектора

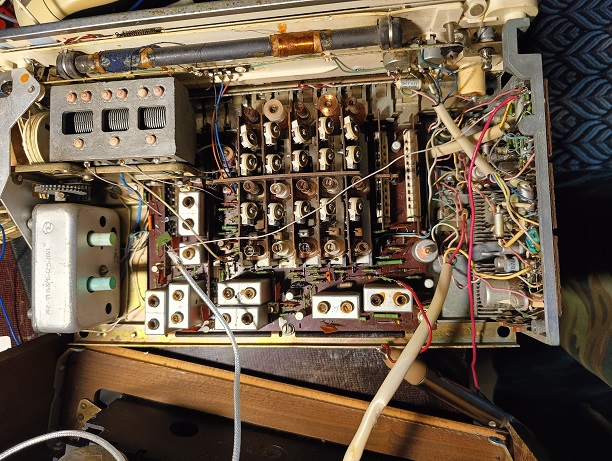

Блок КСДВ-ПЧ
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 14:15 | Сообщение # 9 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline

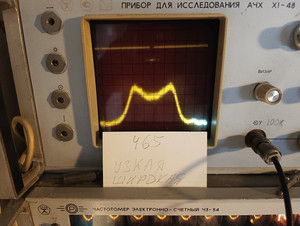

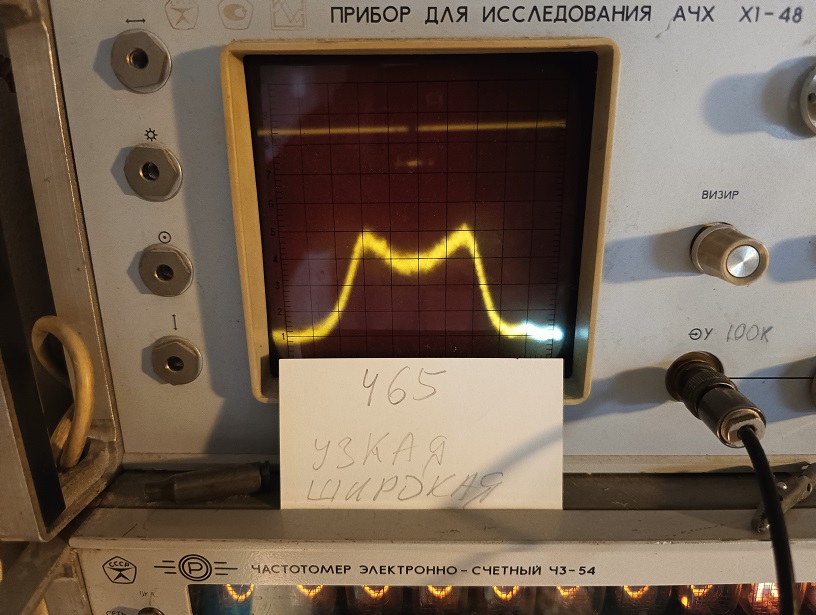

| НАСТРОЙКА ПЧ-АМ
Выход Х1-48 к С9 отпаянного от L9.
Вход к аноду АМ детектора Д5.
настроить узкую АЧХ ПЧ-АМ ТР3, ТР5, ТР7.
включит ПОЛОСА подправить широкую АЧХ.
Припаять С9 на место и L1С9 (фильтр пробка -34дб на 465кгц) настроить на максимальное подавление 465кгц
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 16:36 | Сообщение # 10 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| АМ детектор
Д5=Д2Е детектор
R42=47к линейный выход АМ
R41 смещение на диод
С32 шунтирует ВЧ
С36 шунтирует ВЧ
R45(46)=33к(47к)
R51=33к отсутствует. Делитель на корпус выхода НЧ
очень громкий уровень выхода НЧ в АМ. Поставил.
С42=5,0 выход НЧ проверил к50-6 5х15в 73г живой заменил к50-6 5х25 ромб
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 16:44 | Сообщение # 11 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline

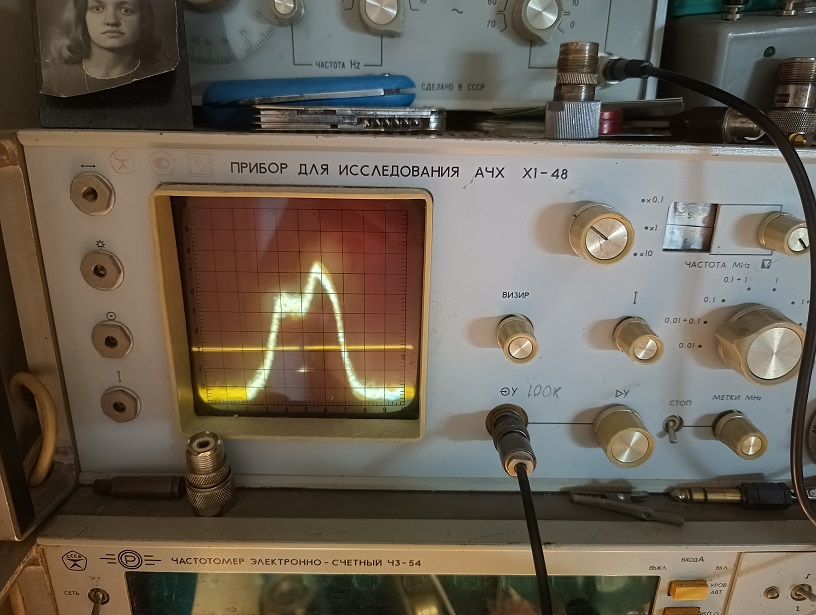

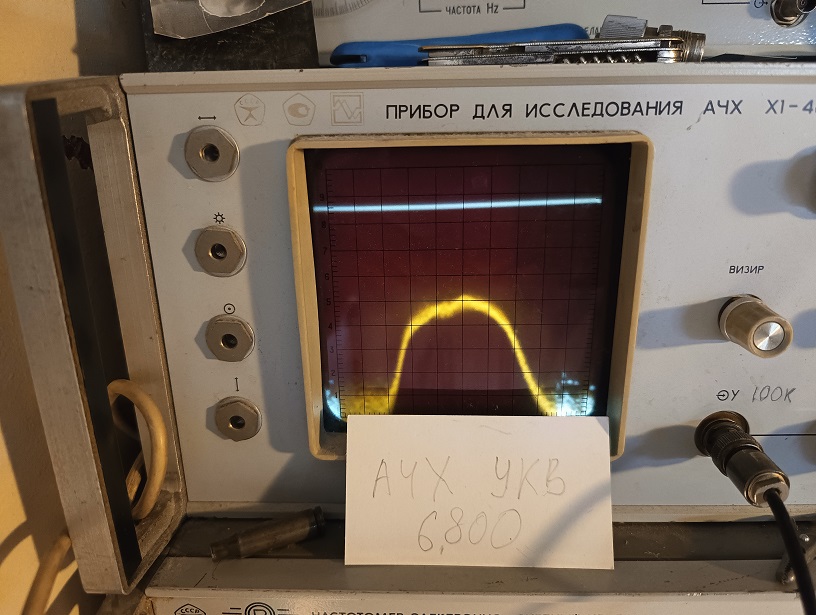

| ПЧ-ЧМ 6800
Х1-48 выход на н5 блока УКВ(-30дб), вход Х1-48 на К-Т4
настроена симметричная АЧХ относительно метки 6800
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 16:48 | Сообщение # 12 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ЧМ детектор
С42=5,0 (стоял наоборот ) установил - к переменному сопротивлению 5,0 50в К50-6 ромб 1984г(емкость 6,5мкф)
R45=3,3к сп-04 ( крутили не контачит заменил СПО-0,5 3,3к 1980г)
настройка нелинейных, частотных и фазовых искажений
сигнал без модуляции
Г4-102 подать на базу предыдущего транзистора 50мв
DM-40 постояннка (Rвход=10мом) подключить к конденсатору нагрузки электролит С42
настроить на максимум постоянного вольтметра первый контур ТР6-L1
второй контур ТР6-L3
Сигнал с Г4-102А без модуляции на базу предыдущего каскада
Вольтметр (DM-40 Rвход=10мом)постоянного тока + к общей точке С30=330,С31=330,С35=330 и - к земле настроить второй контур на 0В.и еще на слух по минимум белого шума
0 по показаниям с выхода детектора ( 0-Sкривой )
сигнал с АМ!!!!!! модуляцией 0,3
переменным резистором детектора R45 выставить минимум на выходе детектора общей точке С3,С4,С6 и земле, подавление АМ.
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 16:55 | Сообщение # 13 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| АРУ
охвачены Т1 и Т3
Д1=Д104А
Д2= отсутствует модернизация завода.
С22=5,0 живой заменил К50-6 5х16в(7мкф ромб)
С24=5,0 живой заменил К50-6 5х16в(7мкф ромб)
выход вч в АМ-----ТР7 (С25=240 Д2 ОТСУТСТВУЮТ) совмещен с выходом в ЧМ модернизация завода.
ЧМ-----ТР4 С20=(красный с черной точкой) Д1 две цепи на Т1 и блок УКВ
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 17:57 | Сообщение # 14 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline
| ВХОДНЫЕ КОНТУРА
х1-48
выход на антенну
вход с анода диода АМ детектора
сигнал и выше зеркалка
настроил сигнал максимум, зеркалка минимум
ДВ насторил максимум ПОЛЬША 225 ГПД 690
КВ настраивать на выдвинутый телескоп
|
| |
|
|
| RD3DS | Дата: Среда, 19.02.2025, 18:05 | Сообщение # 15 |
|
RD3DS
Группа: Администраторы
Сообщений: 198
Статус: Offline

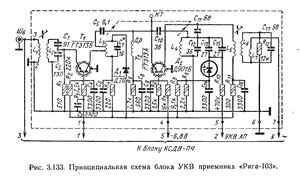

| УКВ БЛОК
питание 6,8в
65,8-73мгц
Антенна отдельный вход ТВ разьем !!!!!!!
выход ПЧ 6,8мгц
сердечники контуров гетеродина черный,УВЧ белый подстраиваются раздельно сверху крестовой отверткой.
АРУ
АПЧ Д901Б
транзисторы не припаяны в панельках
плата стеклотекстолит
