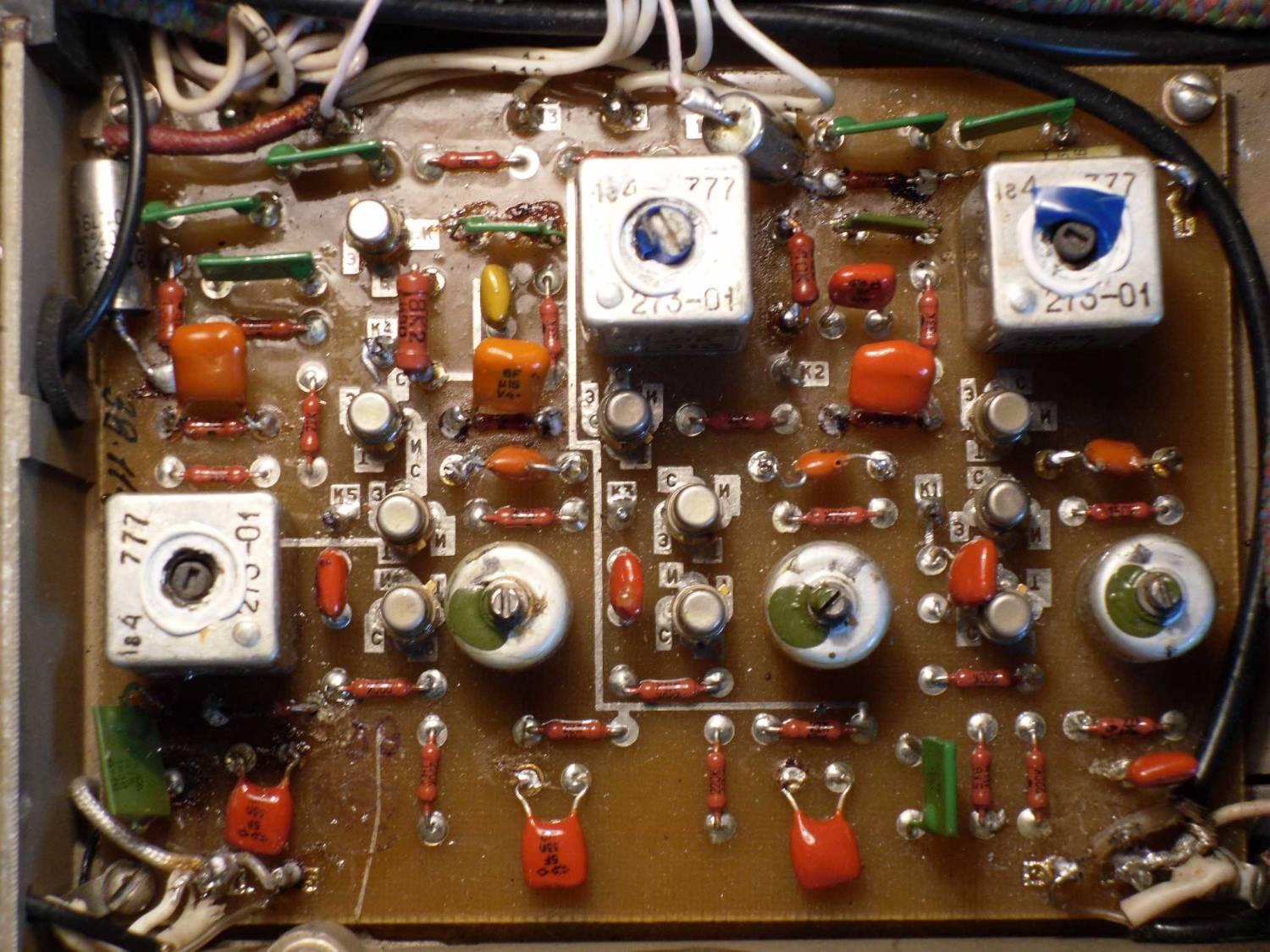

| К1207М
ОПИСАНИЕ РАБОТЫ
Усилитель промежуточной частоты, обеспечивает основное усиление приемника. Коэффициент усиления 1000. Резонансная частота 215кгц.
Три каскада каскодных усилителей T2-T3, T5-T6, T8-T9
Управляемые делители напряжения R1-R2-R3-T1, R9-R10-R11-R12-T4, R19-R20-R21-R22-T7 плавно изменяют усиление платы при ручной и автоматической регулировке.
Резисторами R9 R19 подбирают общее необходимое усиление платы.
Управляющее напряжение от 11В(максимальное усиление ПЧ) до 2В(максимальное ослаблние ПЧ до 80дб) поступает на контакт 3 (РРУ от резистора УСИЛЕНИЕ ПЧ блока КБ15А и АРУ с платы
К1208А через переключатель ПОСТОЯННАЯ АРУ).
Резисторы R5 R16 R25 задают режимы РРУ-АРУ в каскадах усилителей.
Ключ Т10, для закрывания усилителя в режиме полудуплекс,
срабатывает при напряжении на контакте 13(полудуплекс)
более 0,8В, транзистор открывается и заземляет цепь РРУ-АРУ.
ДОРАБОТКА
---Установить конденсатор C7 ( 0,1 мкф) обычно отсутствует из-за избыточного усиления УПЧ-УНЧ. Можно подобрать.
---Конденсаторы обратной связи С7 С11 С17 в каскодных усилителях увеличить до 0,15мкф (см К1207 катран).
Схема спроектирована так, что после отработки АРУ-80дб, начинает работать ООС каскодных усилителей- сигнал не усиливается но и не искажается при громадных перегрузках
на выходе ПЧ2 идеальная синусоида.
---Добавить паралельно R6 R15 R26 конденсаторы C=0,1мкф в затворы T2 T5 T8 (см К1207 катран).
---Добавить паралельно С4 С8 С16 электролитические конденсаторы
С=10мкф 30В В цепи питания усилителей (см К1207 катран).
НАСТРОЙКА

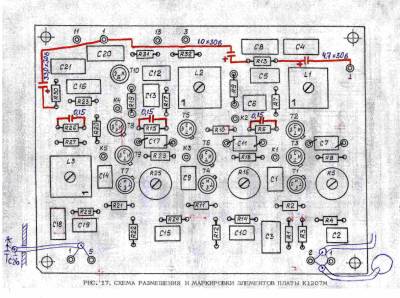

Режимы транзисторов показаны на схеме (см приложение).
------Настройка контуров
Подстроечные катушки настроить на максимальный уровень
на частоте 215 кГц. Проверить как исказился обший АЧХ ЭМФов и ПЧ2, при необходимости подправить сдвинув резонанс контуров выше или ниже 215кгц.
Резистор R29 шунтирует избыточное усиление последнего каскада, при увеличении его сопротивления более 10к сигнал становится
прерывистый, журчащий.
------Регулировка усиления ПЧ.
Проверяется на контакте 3 платы от +12В до +2В, в блоке КБ 15А есть потенциометры которыми можно выставить пределы регулирующего напряжения.
--Заводская настройка.
Подать на вход платы сигнал частотой 215 кГц и уровнем 450 мВ. К выходу 2ПЧ\ВО подключить эквивалент 1 кОм, к эквиваленту должен быть подключен милливольтметр В3-38,
шкала 3V. Потенциометры R5 и R25 платы установить в крайнее левое положение, а R16 установить в крайнее правое положение. Ручкой усиление ПЧ установить на 3-м контакте +6,4V. Потенциометром R16 установить выходное напряжение (по шкале милливольтметра 3V) 1,5 дБ, а потенциометром R25 установить напряжение – 0,5 дБ.
--Настройка радиолюбителей.
Подайте на вход приемника сигнал с частотой настройки и уровнем 10 мкВ. Все потенциометры платы установите в положение максимального усиления. После этого, необходимо добиться того, что бы управляющие каскады работали поочередно, открываясь в точках управляющего напряжения 6V, 7V, 8V. Эти точки выбраны с точки зрения удобства регулировки, но Вы можете настроить плату и с другими напряжениями. Главное, это добиться поочередного срабатывания аттенюаторов. Точки их срабатывания определяются на слух или по измерителю выхода.
Последним, при максимальном усилении должен открываться каскад Т7, потенциометр R25.
--Настойки на слух.
(КБ-15)КОРР.УСИЛ максимальная, подобрать нужный ПОРОГ АРУ.
Найти точки начала отработки регулирующих каскадов, для этого-
Резисторами R5 R16 R25 открыть все усилители полность.
R5 изменять до начала уменьшения усиления первого каскада (сигнал должен оставаться той же громкости,чуть дальше он уже слабеет), на резисторе поставить метку и вернуть его
снова на максимальное усиление. Аналогично с R16 второй каскад, R25 третий. Выставить все резисторы по меткам но до уменьшения усиления.
На ВЧ диапазонах с включенным УВЧ уменьшаем усиление сначала резистором R25(немного переходим метку), и совсем немного R16.
При мощных сигналах будет отрабатывать АРУ Т7, потом подключается Т4 и последним Т1.
Остаток избыточного усиления еще очень немного правим КОРР.УСИЛ(КБ-15)
Если усиления не достаточно можно увеличить резисторы R9(до 10к) R19(до 8,2к).
При пороге АРУ +1,3В(К1208 контакт 18) режимы РРУ-АРУ на Т1 Uист=4,2-1,8в Т4 Uист=4,0-1,6в
Т7 Uист=2,8-1,2в
Попытки настраивать по разным методикам приводили почти в те же положения, что и все резисторы сразу к началу
уменьшения усиления.
|
| |
| |
