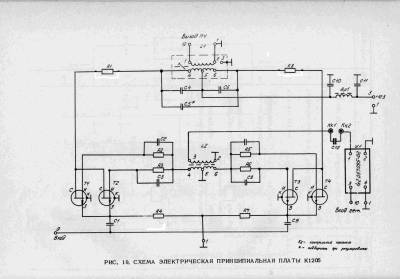

| Второй преобразователь приемника.
ПЧ1-34,785мгц, второй гетеродин 35мгц, ПЧ2-215кгц.

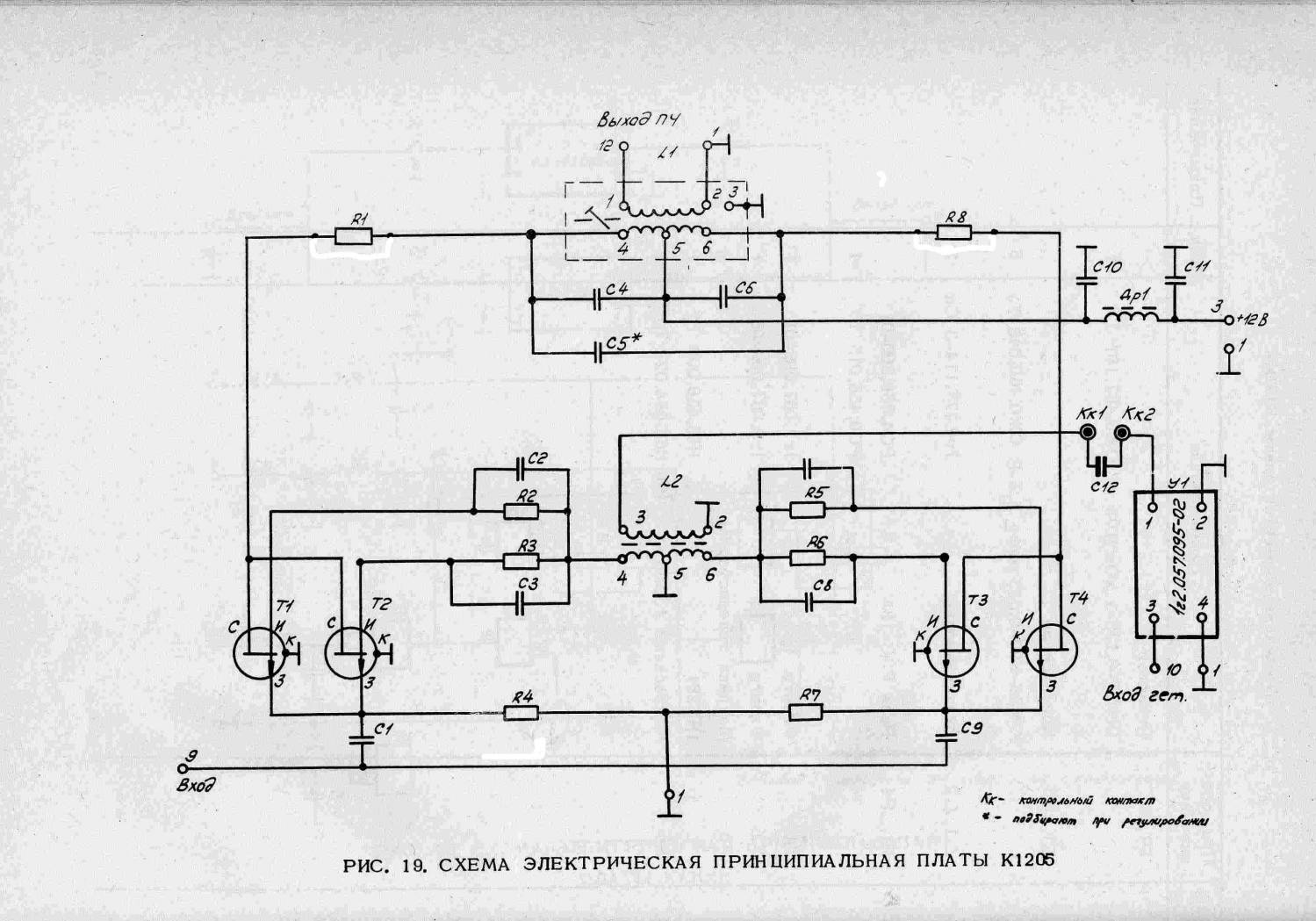

Сигнал ПЧ1 подается на затворы спареных для увеличения коэффициента передачи полевых транзисторов Т1-Т4. Напряжение второго гетеродина 35мгц фильтруется в ФНЧ(У1) с частотой среза 35,5мгц, предназначенного для ослабления гармоник, и через трансформатор L2 в противофазе подается на истоки транзисторов. Результирующий сигнал ПЧ2 выделяется на нагрузке резонансном контуре L1,C4,C5*,C6.
R2,C2,R3,C3,R5,C5,R6,C6 обеспечивают авто смещение для транзисторов.
С10,Др1,С11 фильтр по цепи питания.
Второй преобразователь является слабым каскадом в тракте до фильтров основной селекции приемника.

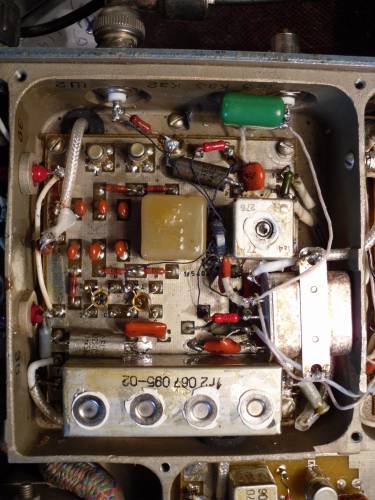

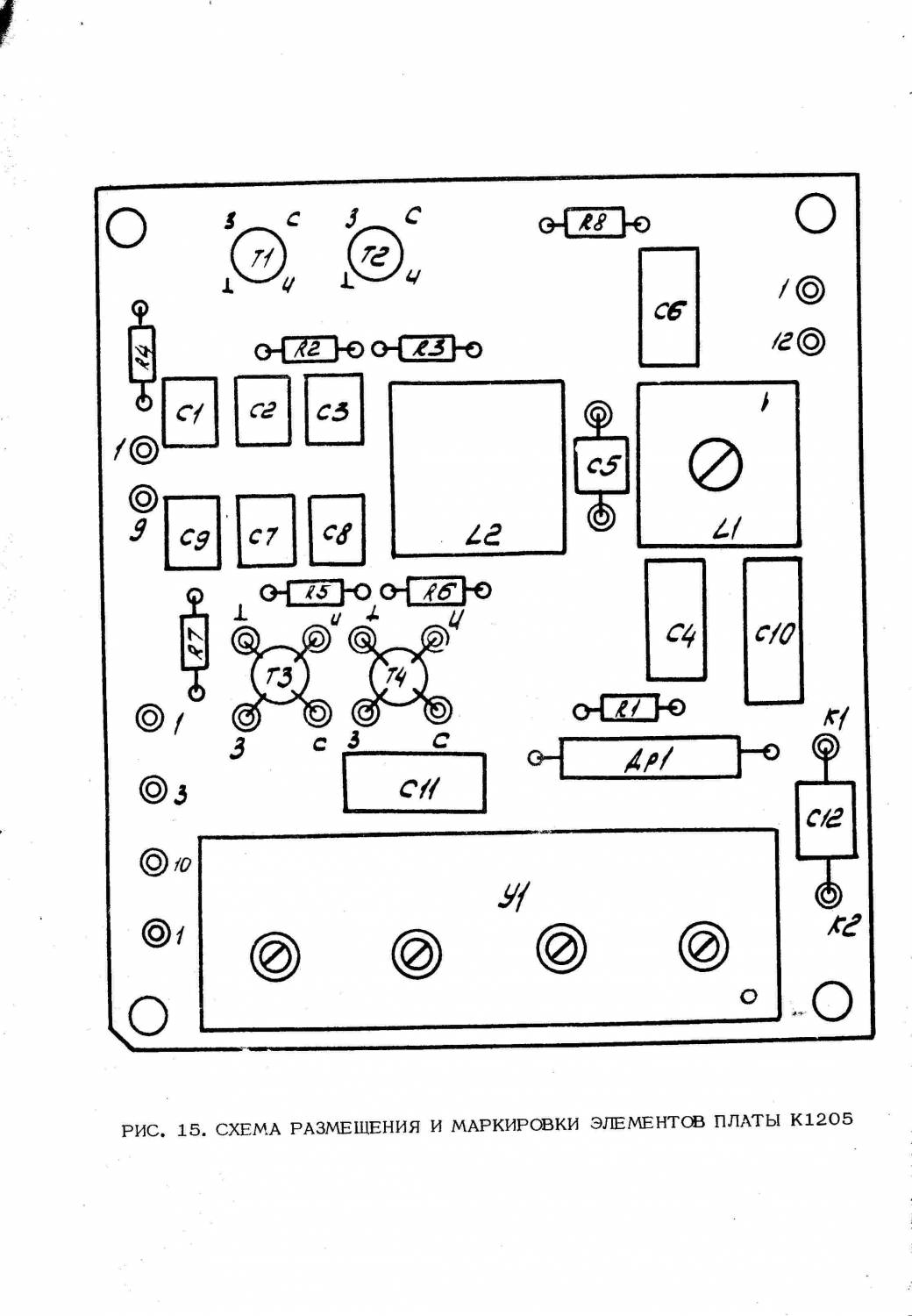

ДОРАБОТКА ПЛАТЫ
ПРИЕМНЫЙ РЕЖИМ
-Выход второго гетеродина в т10 =0,9-1В, выход ФНЧ35,5(У1) в Кк1,Кк2 =0,9-1В, если нет проверить его настройку.
-выход L1 выводы 1-2 зашунтировать дополнительным резистором 27к, удобно распаять т12-т1 платы.
-L1 настроить в резонанс с учетом АЧХ ФОС, иногда убрать С5.
-возможно возбуждение (генерация) СМ-2, проявляется понижением чувствительность приемника. Четко проявляется при касании пальцем транзисторов Т1-Т4 плывёт звук и генерация пропадает , восстанавливается чувствительность приемника. Выходной контур платы К1203А с транзисторами платы К1205
образуют генератор. Устраняется установкой дополнительного R=2-10ом последовательно
по входу т9, что почти не ослабляет приемный сигнал.
-балансировка плеч смесителя -R1,C4,R2,C2,R3,C3 и R8,C6,R5,C7,R6,C8 а также подстройка L1 влияют на АЧХ ПЧ1, сужая полосу и увеличивая ДД.

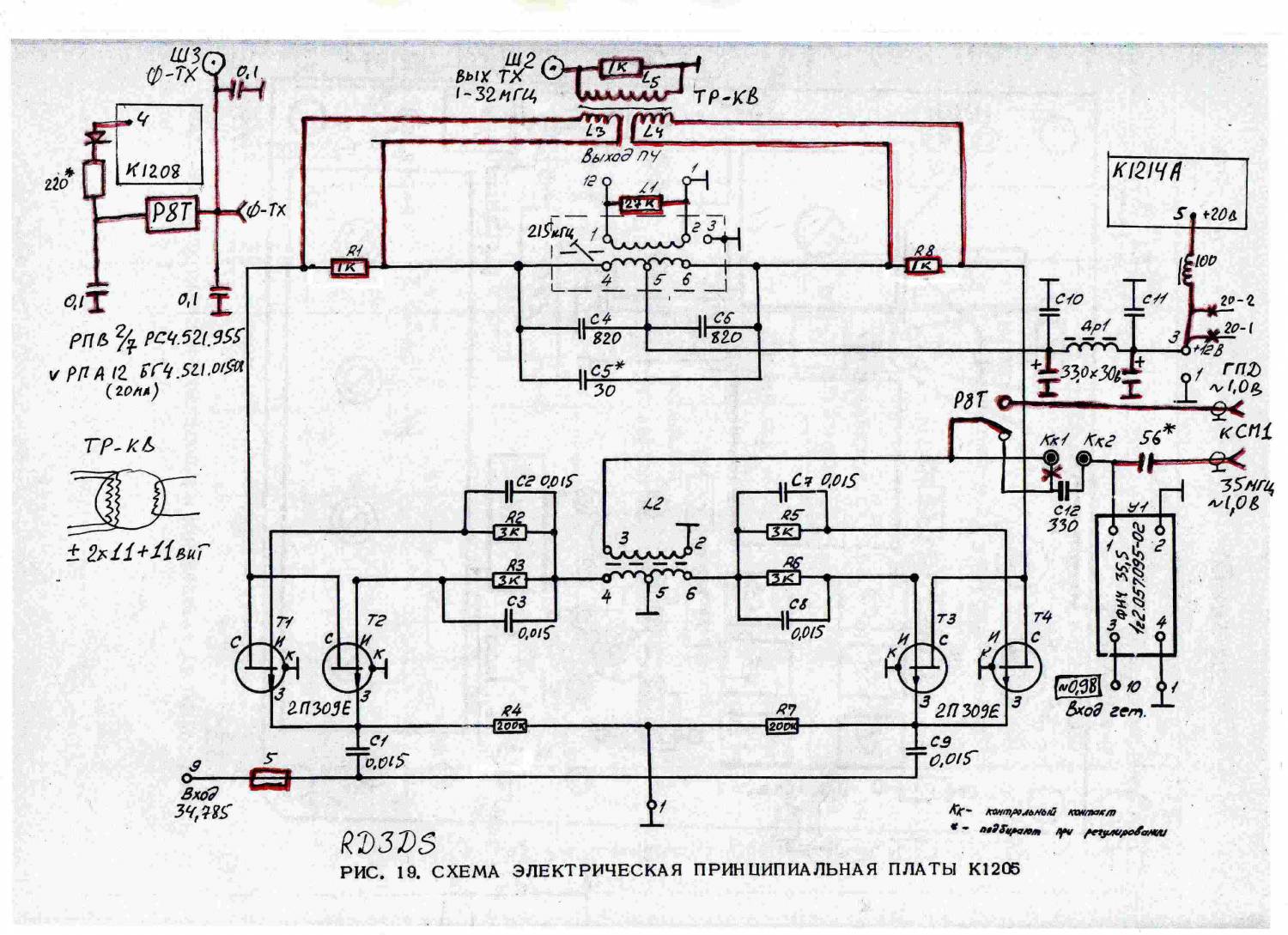

ТРАНСИВЕРНЫЙ РЕЖИМ
-Высокочастотный дополнительный трансформатор ТР-КВ, для выхода КВ сигнала 1-32мГц на передачу, подключённый вместо резисторов R1, R8 не влияет на работу смесителя по приему из-за малого количества витков в обмотках, а низкочастотный трансформатор L1 представляет собой заземление на корпус для ВЧ трансформатора и так-же не влияет на работу при передаче.
(К7 ВЧ?? 2х11+11вит завал 1,9мгц, если М2000 завал 21-28мгц).

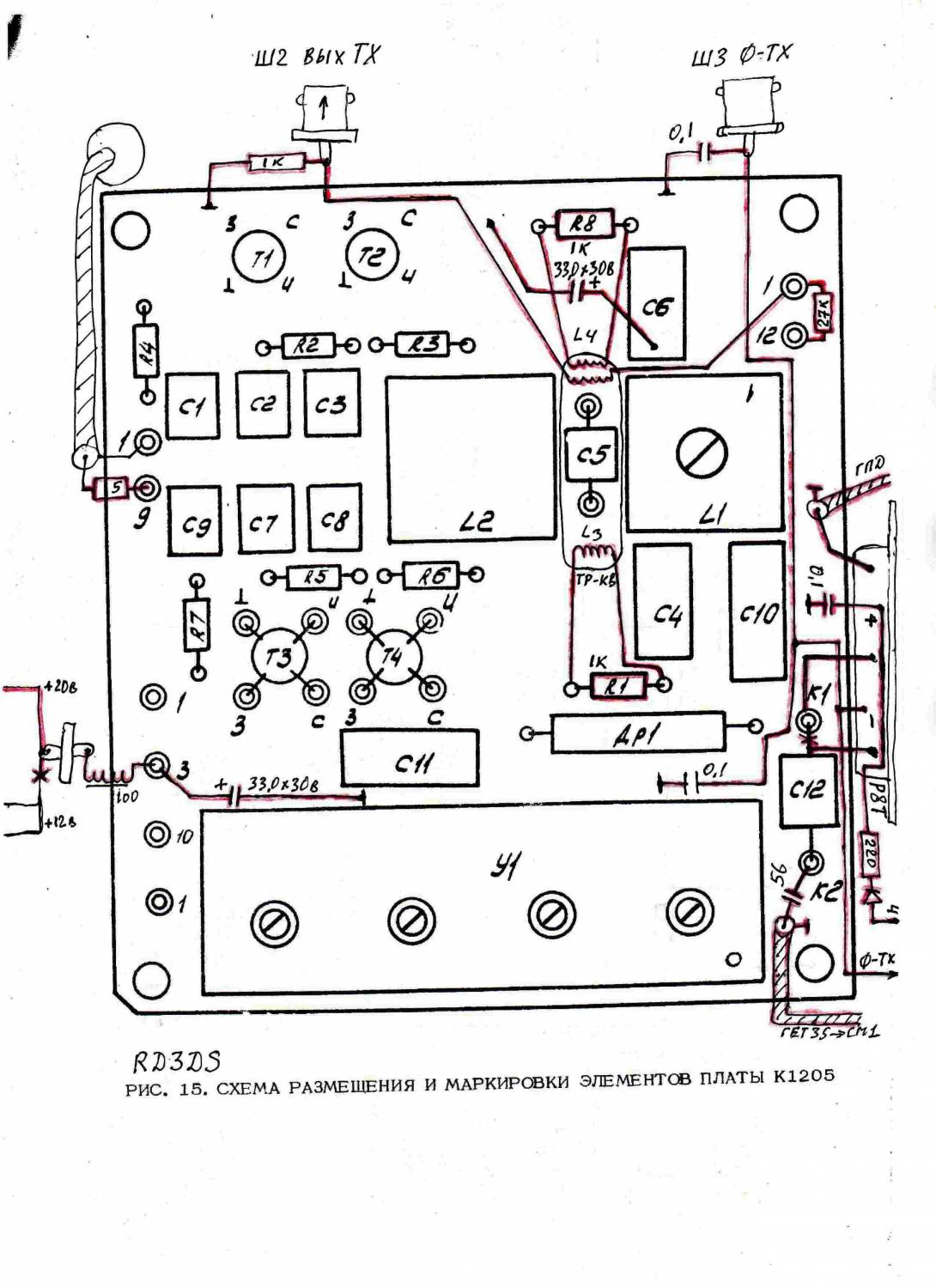

Первичные обмотки трансформатора припаять L3 к R1 а L4 к R8, выход- вторичную обмотку L5 от случайных резонансов зашунтировать дополнительным резистором 1к. При ошибке в фазировке первичных обмоток поменять местами концы обмотки L3, на выходе L5 появится КВ сигнал .
-Повышение питания с +12 до +20В для увеличения передачи смесителя на 6дб и уменьшения перегрузки от мощных сигналов
как при приеме так и на передачу.
-уменьшение пульсации по питанию параллельно С10,С11 установить дополнительно электролиты 33,0х30В. Между проводом +20В и контактом 3 Др-100млГ
-резисторы R1, R8 увеличить до 1к, шунтирование резонансов обмоток дополнительного ВЧ трансформатора.
-установить дополнительное реле РПВ-2/7 (РС4.521955) для коммутации
гетеродина 35 при приеме и синтезатора при передаче.
|
| |
| |
